迅速・正確・確実に！トンネル出来形管理
「出来形マイスター」

出来形マイスターとは

出来形マイスター は、佐藤工業様と共同開発したトンネル出来形管理専用のソフトウェアです。レーザースキャナーで取得した計測データを自動処理し、出来形管理の効率化と精度向上を実現します。本ソフトウェアは、国土交通省のガイドラインに準拠し、以下の一連の作業をワンクリックで実行できます。

出展：国土交通省ウェブサイトPDF（レーザースキャナーを用いた出来形管理の施工管理要領（トンネル　案）
参考：出来形マイスターβ版操作マニュアル

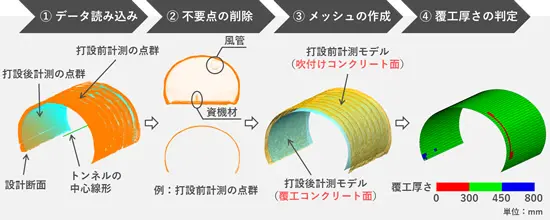

処理手順

機能

• 計測データのインポート
  　・打設前・打設後の計測点群データ、トンネル設計断面、中心線形を簡単に取り込み

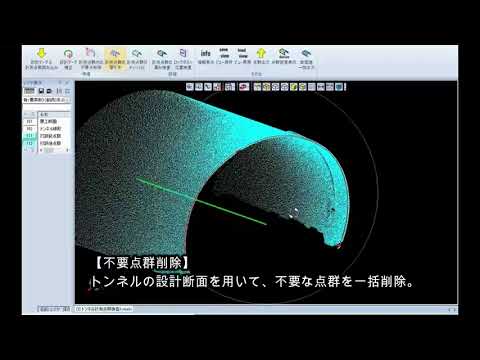

• 不要点群の自動削除
  　・設計断面を基に、不要な点群をワンクリックで一括削除
• メッシュ化と厚み計算
  　・打設前・打設後の点群データを自動メッシュ化し、コンクリート厚を計算
• ヒートマップ・3D・展開図表示
  　・厚み計算結果を ヒートマップ化 し、3D表示や展開図表示 で可視化
• 帳票作成の自動化
  　・計測データをもとに、出来形管理報告書を自動作成

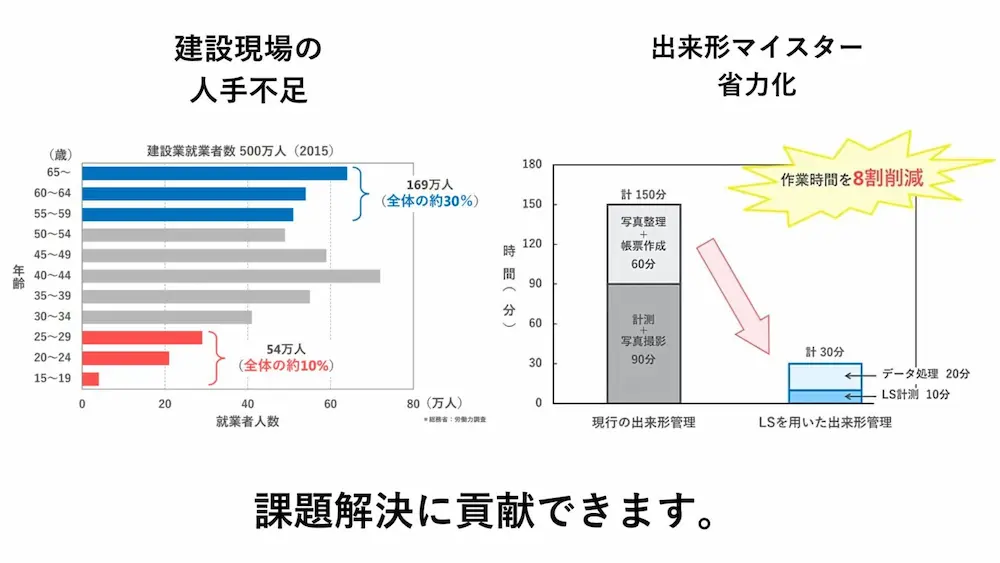

出来形マイスターの導入効果

1. 出来形管理の工数を最大8割削減（手作業を自動化）
2. 高精度な出来形管理（誤差±5mm以内の精密解析）
3. 施工の品質向上と安全性確保（視覚的に出来形を管理）

ITmediaに出来形マイスターの記事が掲載されました。
作業時間を“8割”削減するトンネル覆工コンクリートの体積・厚さ判定ソフト、β版提供開始

ご利用の流れ
