検証内容
用いた計測機器

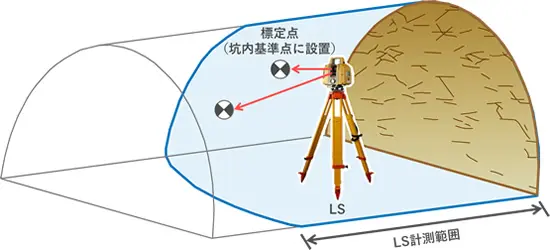

対象物にレーザーを照射することで、対象物の3次元座標を取得できる計測機器
- 計測速度：
約12万点/s（高速モード） - 計測範囲：
水平360°×鉛直270° - 計測時間：
5～15分（計測密度により異なる）
計測方法
計測条件

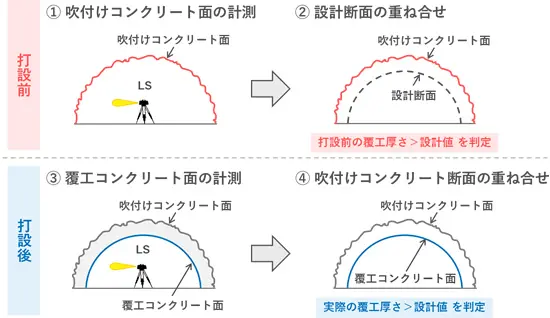

レーザースキャナーを用いた出来形管理の試行要領 (案) (トンネル編) に準拠
| 計測時期 | 計測密度※ | 計測間隔 | 計測時間 |
|---|---|---|---|
| 打設前計測 （吹付けコンクリート面） | 6.3mm/10m | 30m | 7分 |
| 打設後計測 （覆工コンクリート面） | 12.5mm/10m | 40m | 2分 |
※ 高速モード（100ｍ）で計測
作業時間
| 計測時間 | |
|---|---|
・打設前計測 20分で3BL＝ ・打設後計測 15分で4BL＝ | 6.7分/BL 3.75分/BL |
| 計 | 10.45分/BL |
| 出来形マイスター データ処理時間 | |
|---|---|
| ・打設前計測 点群作成：15分で3BL＝ HM作成 ： ・打設後計測 点群作成：15分で4BL＝ HM作成 ： 帳票作成： | 5分/BL 5分/BL 3.75分/BL 5分/BL 1分/BL |
| 計 | 19.75分/BL |
精度確認

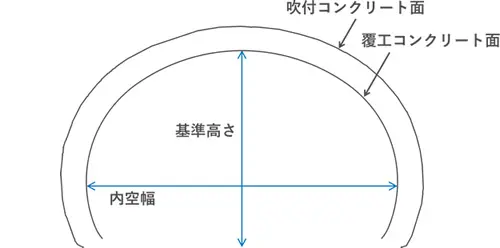

実測値とCAD計測値の誤差は、±5ｍｍ程度

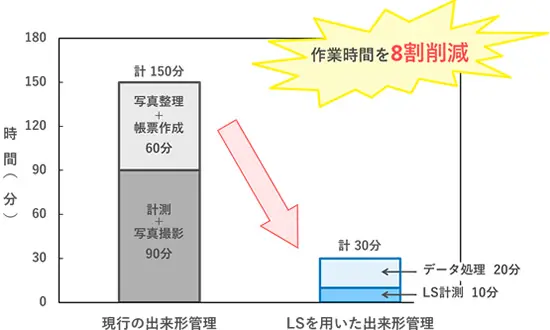

従来法との作業時間の比較（1打設長＝10.5mあたり）
